TTNとTagoIOでBLE to LoRaWANハブ BH01-LBを設定するTips & Tricks

CRIJapan · 2025 年 7 月 28 日午前 7:09

BLE to LoRaWAN ハブ (BH01-LB) Tips & Tricks

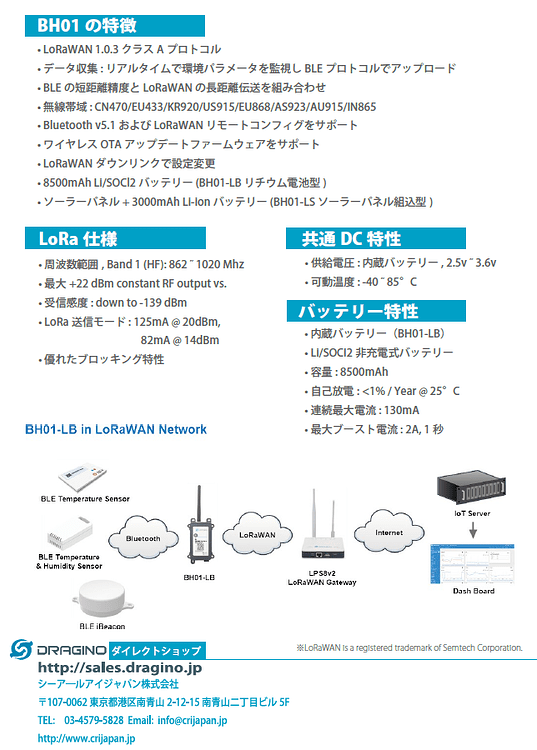

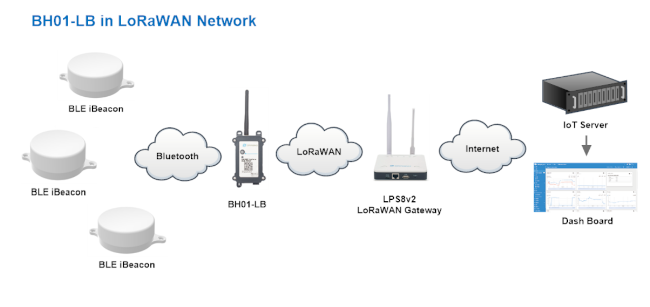

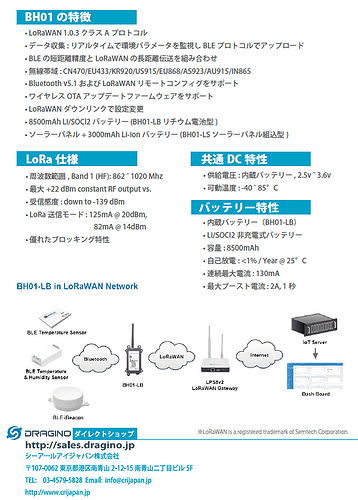

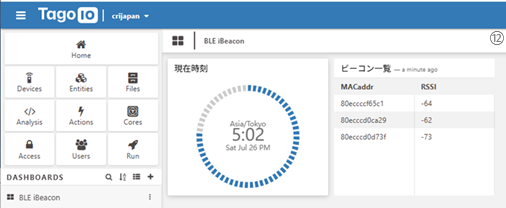

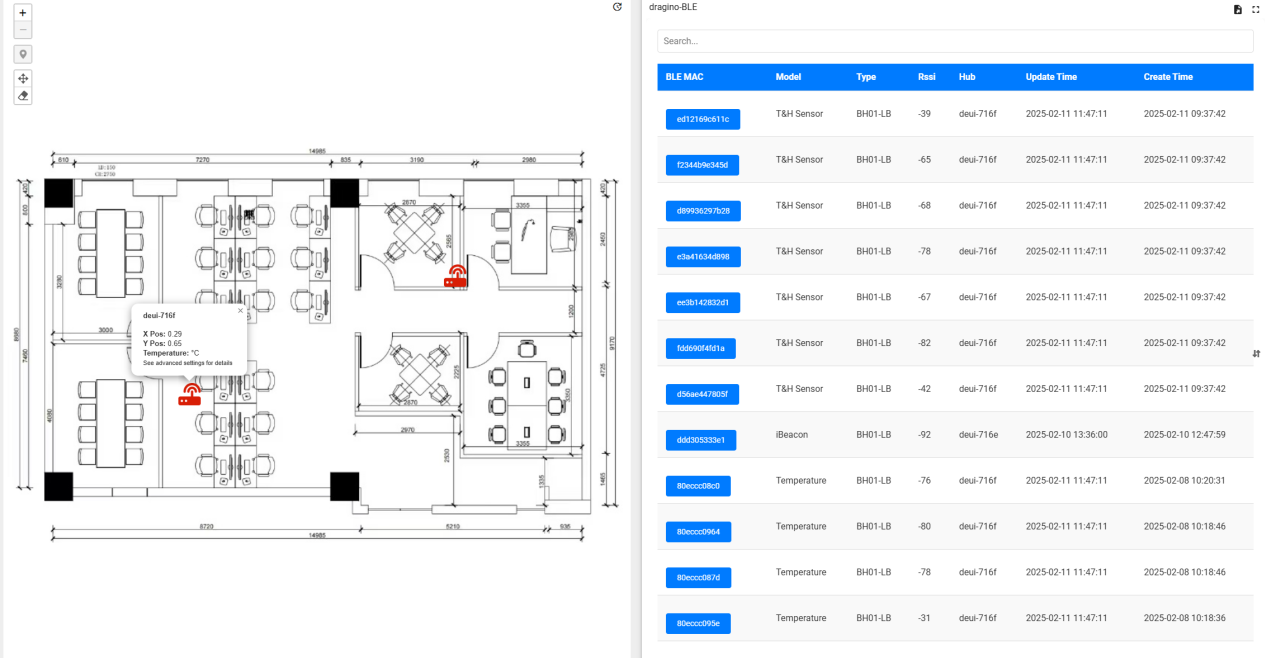

BLEビーコンの情報をBLE to LoRaWAN ハブで受信し、TagoIOで表示するサンプルです。

使用機材

・BLEビーコン：BCN02 (3台)

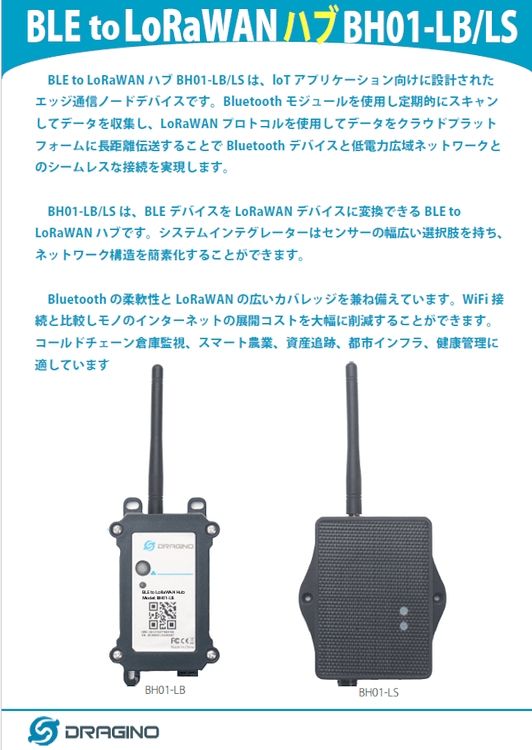

・BLE to LoRaWANハブ：BH01-LB

・LoRaWANゲートウェイ：LPS8V2

・LoRaWANネットワーク：TTN V3

・IOTプラットフォーム：TagoIO

1. LPS8v2****の設定

LPS8v2のホスト名またはIPアドレスを指定して設定画面を開きます。

http://＜hostname＞または http://＜local-IPV4-address＞

例）http://dragino-24070d または http://192.168.1.197

User ID: root , Password:dragino

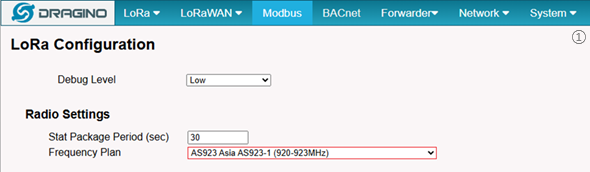

1.1. LoRa Configuration****の設定

LoRa → LoRa

Frequency PlanをAS923 Asia AS923-1(920-923MHz)に設定し、Save&Apply します。

図-01

1.2.Primary LoRaWAN Server****の設定

LoRaWAN → LoRaWAN Semtech UDP

Server ProviderをLocal Host/Built-in Serverに設定し、Save&Apply します。

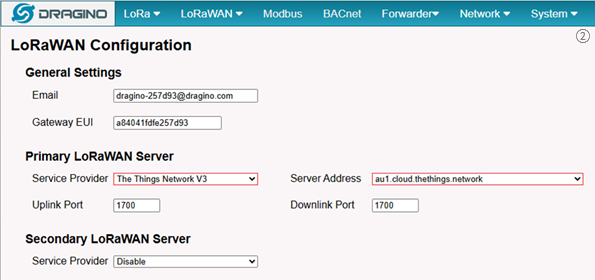

図-02

2. TTN****の設定

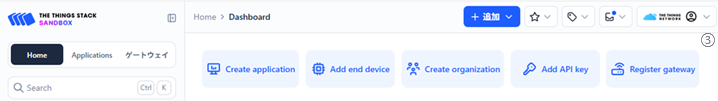

2.1. TTN にログイン

TTN にログインします。アカウントが無い場合は、作成します。

図-03

2.2. ゲートウェイの登録

ゲートウェイ登録例

図-04

2.3. アプリケーションの登録

アプリケーション登録例

図-05

2.4. エンドデバイスの登録

エンドデバイス登録例

図-06

2.5. ペイロードフォーマッターの登録

下記URLの内容をアプリケーションのペイロードフォーマッターUplinkにCopy & PasteしてSave changesします。

Formatter typeは、Custom Javascript formatter です。

github.com

dragino/dragino-end-node-decoder/blob/main/BH01-LB/BH01-LB_Decode_V1.0.0.txt

function data1Info(bytes,num)
{
  var addr = "";
  var temp = "";
  var bat = "";
  var rssi = "";


	for(var i = num ; i < 6+num ; i++)
	{
	  	addr += bytes[i].toString(16).padStart(2, '0');

	}


  temp = temp + parseFloat(((bytes[8+num] | bytes[9+num] <<24>>16) / 10).toFixed(1));

  bat = bat + bytes[10+num] + '%';

  rssi = bytes[11+num]<< 24>>24;

This file has been truncated. show original

3. Tago.IO****の設定

3.1. Tago.IO****にサインイン

Tago.IOにサインインします。アカウントが無い場合は、作成します。

3.2. デバイスの登録

[Devices]を選択後、画面右上の[+Add Device]をクリックします。

図-07
